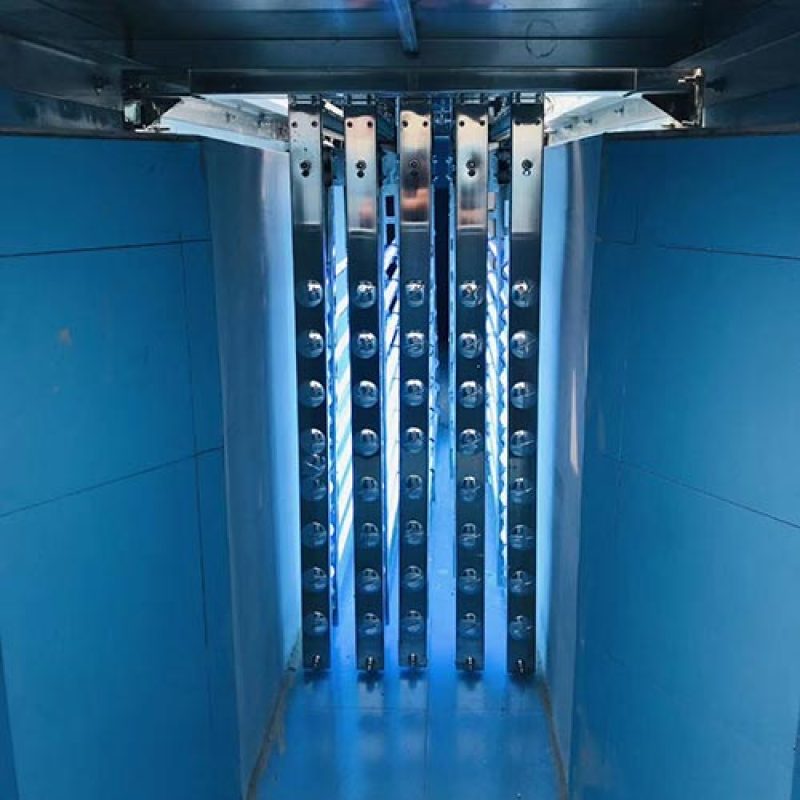

龙康明渠紫外线消毒器

一、产品简介

龙康明渠紫外线消毒器属于明渠浸没模块式紫外线水处理消毒设备，产品执行国家标准GB/T19837‑2019《城镇给排水紫外线消毒设备》、环保行业标准HJ2522‑2012《环境保护产品技术要求 紫外线消毒装置》中华人民共…；设备整体由紫外消毒模块、水下支架、遮光防护板、起吊装置、清洗系统、水位检测单元、PLC 电气控制系统组成；水下浸没零部件采用 316L 不锈钢材质，水上机架柜体采用 304 不锈钢材质MINISTRY O…。

设备整套模块直接浸没于混凝土消毒明渠内部，水流横向流过紫外灯管模块，依靠 253.7nm 紫外波段破坏水体细菌、病毒、孢子 DNA/RNA，实现污水出水广谱杀菌；纯物理消毒，无需投加化学药剂，无二次污染。市政二级出水消毒剂量 15‑25mJ/cm²，再生水消毒剂量 24‑30mJ/cm²，满足污水排放与再生回用微生物指标要求。

设备适配混凝土明渠，可根据实际渠宽、处理水量定制模块数量、模块排布方式；支持在线机械清洗、机械 + 化学组合清洗；具备低水位联锁保护、灯管故障报警、紫外强度实时监测；可对接上位机、PLC 远程通讯。湖北、咸宁地区工程项目可提供前期选型、图纸对接、生产供货一站式技术支持。

二、产品核心特点

1. 模块化明渠浸没结构，适配土建渠道工况：标准化消毒模块组合，可根据渠宽、处理水量增减模块数量；配置模块起吊装置，单组模块可独立起吊检修，不用整系统停机，适配污水厂连续不间断运行要求。
2. 分场景材质配置，耐污水腐蚀：水下浸泡部件全部采用 316L 不锈钢，耐污水、含盐废水腐蚀；水上机架、控制柜外壳采用 304 不锈钢，适应污水车间高湿腐蚀性空气环境，延长整机使用寿命MINISTRY O…。
3. 低压高强紫外光源，运行能耗经济：采用低压高强汞合金紫外灯管，灯管寿命≥12000h；电子镇流器功率 50‑100% 可调，可根据进水水质、水量自动调节输出功率，节能降耗。
4. 完善在线清洗系统，应对污水结垢污染：可选机械刮片在线清洗、机械加化学组合清洗，石英套管无需拆出渠道即可在线除垢，减少人工维护频次，保障紫外透射率与消毒效果国标电子书…。
5. 多重安全联锁保护，保障系统稳定：配置水位传感器，低水位自动断电保护；紫外强度监测、灯管故障、清洗系统故障声光报警；水上电气部件 IP65，水下部件 IP68 防护等级，适应潮湿污水环境国标电子书…。
6. 逐台出厂检验，交付资料齐全：每一组模块出厂完成绝缘测试、紫外性能模拟测试；随货提供设备合格证、出厂检测报告、安装图纸、使用说明书，满足污水环保工程报验资料要求。

三、规格参数

型号释义：LK‑MQUV‑单模块处理流量，LK 代表龙康，MQUV 代表明渠紫外线消毒器，流量单位 m³/h。

标准单模块规格参考表

型号	单模块处理流量 m³/h	水下材质	水上材质	单模块灯管数量	供电电源
LK‑MQUV‑200	200	316L 不锈钢	304 不锈钢	8 支	AC380V
LK‑MQUV‑400	400	316L 不锈钢	304 不锈钢	12 支	AC380V
LK‑MQUV‑600	600	316L 不锈钢	304 不锈钢	16 支	AC380V

基础技术参数汇总

• 执行标准：GB/T19837‑2019、HJ2522‑2012
• 紫外光源：低压高强汞合金灯管
• 主杀菌波长：253.7nm
• 灯管额定寿命：≥12000h
• 水下部件材质：316L 不锈钢；水上部件：304 不锈钢
• 清洗形式：机械在线清洗 / 机械 + 化学组合清洗
• 保护功能：低水位保护、紫外强度监测、灯管故障报警
• 供电电源：AC380V 50Hz
• 适配渠宽：0.8‑4.0m，多模块并联可扩展大流量，支持非标定制渠宽与处理水量

备注：本表为标准单模块规格，整套系统需要结合污水进水水质、紫外透过率、消毒剂量核算模块总数量，湖北、咸宁项目可提供选型核算。

四、制造工艺

1. 板材数控下料：316L、304 不锈钢板材采用激光数控切割下料，保证模块框架、支架尺寸精度；
2. 框架支架成型加工：不锈钢板材折弯成型，模块框架、水下支撑底座加工成型；
3. 组件组对焊接：水下模块框架满焊焊接，焊缝做钝化处理，提升抗污水腐蚀能力；
4. 焊缝后处理：全部焊缝打磨平整，水下浸泡部件焊缝做酸洗钝化；
5. 组件装配：石英套管、低压高强灯管、防水电缆、清洗刮片组件装配；电缆采用耐紫外 PTFE 防护涂层；
6. 整机性能试验：模块绝缘耐压测试，灯管点亮测试，清洗机构动作模拟测试；控制柜程序、报警、联锁保护功能调试；
7. 封装出厂：灯管、石英套管做防震单独包装；模块框架、控制柜防护打包，配件、图纸说明书配套封装出厂。

五、运输要求

1. 吊装要求：吊装吊运模块专用吊耳，严禁拉扯灯管、石英套管、防水电缆；避免套管受力撞击破碎。
2. 防护包装：石英套管、灯管独立防震包装；不锈钢框架包覆保护膜；电气控制柜做防潮防雨包装。
3. 运输车辆、摆放禁忌：模块竖直摆放，禁止倒置；运输避免剧烈颠簸震动；整车防雨防护，电控柜严禁淋雨进水。
4. 卸货要求：卸货轻吊轻放，禁止抛掷、滚拖模块；石英套管组件严禁硬物撞击。
5. 到货现场验收要点：到货核对型号、模块数量；检查框架有无磕碰变形，石英套管有无破损；清点控制柜、起吊配件、清洗组件、合格证、图纸说明书；检查电控外壳完好无受潮。

六、使用场所与应用范围

1. 市政城镇污水处理厂出水消毒场所：安装于污水厂尾水明渠，对二级生化出水消毒，满足排放标准微生物限值要求，是市政污水厂主流消毒工艺。
2. 再生水、中水回用工程场所：污水再生利用处理末端明渠，消毒处理后用于绿化浇灌、道路洒水、工业回用，保障回用水微生物指标达标。
3. 工业园区综合废水处理场所：化工、产业园综合污水处理站出水明渠，对处理后废水进行末端杀菌消毒。
4. 畜牧养殖废水处理场所：规模化养殖场污水处理系统出水，明渠紫外线消毒，降低粪源性微生物排放风险。

选型参考：污水浊度高、有机物含量高工况，优先选用机械 + 化学组合清洗；渠道宽度大采用多组模块并排布置；土建明渠前后保证不少于 1m 的平直水流段，保障水流均匀，提升消毒效果。湖北、咸宁各类污水工程项目，可提供前期选型核算与技术对接。

七、使用说明

1. 初次投运调试：设备模块吊装就位，全部接线完成；明渠注水达到设计淹没水位，水位联锁信号确认正常；再启动控制柜，开启紫外灯管，设置清洗周期参数。
2. 正常工作运行逻辑：污水流经浸没紫外模块，253.7nm 紫外完成水体杀菌；系统可根据水量水质调节灯管输出功率；到达设定周期自动执行在线清洗；水位低于保护阈值，灯管自动断电锁止。
3. 安全部件操作：控制柜出现故障报警，第一时间排查水位、灯管、清洗机构故障；模块检修必须断电，模块吊出水面之后再开展作业。
4. 土建渠道配合操作：明渠水位需要保证灯管全部淹没；禁止在水位不足工况下开启紫外灯管，造成干烧损坏套管灯管。
5. 本设备为明渠敞开式水处理消毒设备，不属于压力容器，无需特种设备报备。

八、注意事项

安装注意事项

1. 明渠底部基础平整牢固，模块支撑底座找平；模块上方预留足够起吊检修空间；渠道灯管前后平直段长度不小于 1m，保证水流分布均匀。
2. 水下电缆全部做防水耐紫外防护，电缆接头密封严实；控制柜安装在渠道侧干燥通风电控间，防护等级 IP65，控制柜必须可靠接地。
3. 就位完成之后，禁止敲击、撞击模块框架与石英套管；明渠土建需要设置溢流、水位调节堰门，保障运行水位稳定。

使用注意事项

1. 严禁低水位、灯管露出水面状态开机运行，防止灯管干烧损毁；
2. 污水进水浊度、悬浮物过高会加速石英套管结垢，降低紫外透射率，需要按照水质合理设置清洗周期；
3. 模块吊出检修作业，必须先切断整套设备电源；禁止裸眼直视点亮的紫外灯管，防止眼部损伤。

维护保养注意事项

1. 日常巡检：查看控制柜运行状态、报警信息；记录灯管累计运行小时；检查清洗机构动作状态。
2. 定期维护：灯管达到额定寿命及时整体更换；定期检查清洗刮片损耗，刮片老化及时更换；检查水下电缆密封有无老化破损。
3. 长期停机维护：系统长期停用，切断设备全部电源；模块吊离水面，清理套管表面污垢；控制柜断电，做好防尘防潮。

九、安装与维护

安装

1. 土建基础复核：复核明渠渠宽、渠深、基础平整度，复核起吊设施预埋件位置。
2. 模块就位安装：使用起吊工装将紫外模块吊入明渠，固定水下支撑底座；多模块项目按图纸排布对齐。
3. 电气与管路安装：敷设水下防水电缆、水位传感器线路；清洗系统气管 / 药管对接；控制柜可靠接地，完成 PLC 通讯接线。
4. 通水检查：明渠注水至设计工作水位，校验低水位联锁保护信号。
5. 通电调试：确认水位正常，接通控制柜电源，点亮灯管；调试自动清洗周期、功率调节、报警联锁全部功能，投入系统自动运行。

维护

1. 日常巡检：每日查看控制柜运行、故障报警状态，记录灯管累计运行时长；检查清洗机构动作。
2. 定期维护清洗：按水质情况执行在线清洗；定期检查刮片损耗情况，老化及时更换。
3. 部件更换：灯管到达额定寿命进行更换；损坏刮片、密封件、老化防水电缆同步更换。
4. 模块检修清理：检修时切断全部电源，使用起吊装置将模块吊出水面，再开展套管、灯管检修作业；检修完成回装就位，通水确认水位正常后方可通电。
5. 长期停机维护：切断整套设备供电；模块吊出清理晾干存放；控制柜断电防尘防潮。

十、龙康公司简介

龙康环保装备股份有限公司，是国内专注水处理水体消毒设备研发、生产、销售与技术服务的实体制造企业，深耕供水与污水消杀领域多年，立足湖北咸宁自有生产基地，配备全套不锈钢加工、整机装配、性能检测试验装备，通过 ISO9001 质量管理体系认证。公司主营明渠紫外线消毒器、中压紫外线消毒器、过流式紫外线消毒器、银离子消毒器、水箱自洁消毒器等水处理消毒装备，本款明渠紫外线消毒器严格按照 GB/T19837‑2019、HJ2522‑2012 标准组织生产，支持标准模块供货，也可结合渠道尺寸、处理水量、进水水质做整套系统非标定制。

面向全国水务工程、市政污水、工业园区、环保工程市场，一站式提供标准化及定制化水处理消毒全套设备与解决方案。可承接项目前期选型核算、图纸技术配合、生产制造、现场技术指导、售后运维全链条服务，产品广泛应用于市政污水厂、再生水回用、工业废水、养殖废水等工程项目；湖北咸宁本地项目可实现快速对接、就近供货，高效完成技术落地。
