明渠式紫外线杀菌器
在线咨询产品介绍

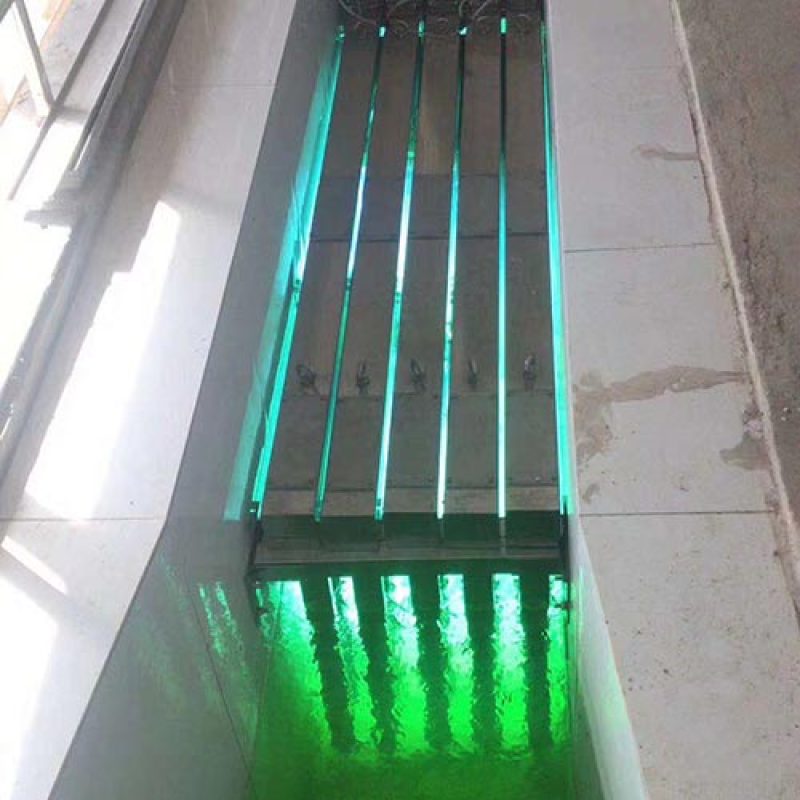

明渠式紫外线杀菌器（又称渠道式紫外消毒系统、紫外消毒排架）是广州龙康机电设备有限公司为城镇污水处理厂、大型污水站出水消毒设计的专用设备。设备直接架设在明渠渠道内，污水从渠道流过，紫外灯阵列浸没在水中照射杀菌，不需要密闭承压筒体，特别适合大流量污水处理厂消毒。
一、工作方式
污水通过巴氏计量渠或明渠时，渠道上方悬挂多排紫外消毒模块，灯管垂直浸没在水流中。水流经过灯管阵列时接受紫外照射，细菌病毒被灭活。渠底设挡板使水流均匀，渠端设水位控制堰，保证灯管始终浸没在水下。
与过流式密闭筒体不同，明渠式为重力流，不需要水泵加压，水头损失小（一般仅几厘米到几十厘米），适合大流量连续处理。
二、系统组成
- 紫外消毒模块： 每根模块装 8-16 支紫外灯，模块化设计，可根据流量增减模块数量。
- 不锈钢支架排架： 304SS 框架，悬挂在渠道上方，可整体吊出水面检修。
- 石英套管： 每支灯管外套石英套管，隔离水体。
- 自动清洗系统： 气动或机械刮板自动刮除套管表面生物膜和结垢。
- 水位控制系统： 旁通超声波水位计，根据水位调节模块投入深度或开启灯管数量。
- 电控系统： 分模块控制，每支灯管单独状态监测，故障报警，运行时间累计。
- 起吊装置： 电动葫芦或手动葫芦，检修时将模块整体吊出水面。
三、应用场景
- 城镇污水处理厂二级出水消毒： 替代液氯、次氯酸钠消毒，避免余氯危害受纳水体。
- 大型工业废水处理站出水消毒： 印染、化工、造纸废水达标排放前消毒。
- 雨污合流溢流（CSO）应急消毒： 雨季溢流污水消毒。
- 再生水回用水消毒： 市政中水、生态补水消毒。
四、技术优势
- 大流量适应性强： 单套系统可处理几千到几十万吨每天，模块自由组合。
- 水头损失小： 重力流通过，不额外耗能提升水位。
- 检修方便： 模块整体吊出水面即可更换灯管，不影响渠道过水。
- 自动清洗： 气动清洗机构定时动作，保持套管清洁。
- 剂量可调： 根据进水水质和排放要求，分组开启灯管。
- 安全环保： 不投加化学药剂，无余氯危害，无消毒副产物。
五、设计要点
- 渠宽渠深： 根据处理水量设计渠道宽度和深度，保证水流速度 0.2-0.5m/s。
- 紫外剂量： 城镇污水一级 A 消毒要求紫外剂量≥20mJ/cm²，高排放标准要求≥30mJ/cm²。
- 水位保证： 渠道末端设巴氏堰或电动堰门，保证最低水位时灯管仍浸没水下。
- 防溢流： 模块上方设防溢流挡板，防止暴雨时水流溢出渠道。
- 通风： 渠道上方设通风罩，排出臭氧和水蒸气。
六、售后服务
广州龙康机电设备有限公司提供明渠紫外系统的方案设计、水力计算、设备制造、现场安装指导和调试服务。常年备有紫外灯管、石英套管、气动密封件等配件。咨询电话 4008780280、13002001280，地址：广州市番禺区大石敏捷御峰国际 1 座 201-204 室。
