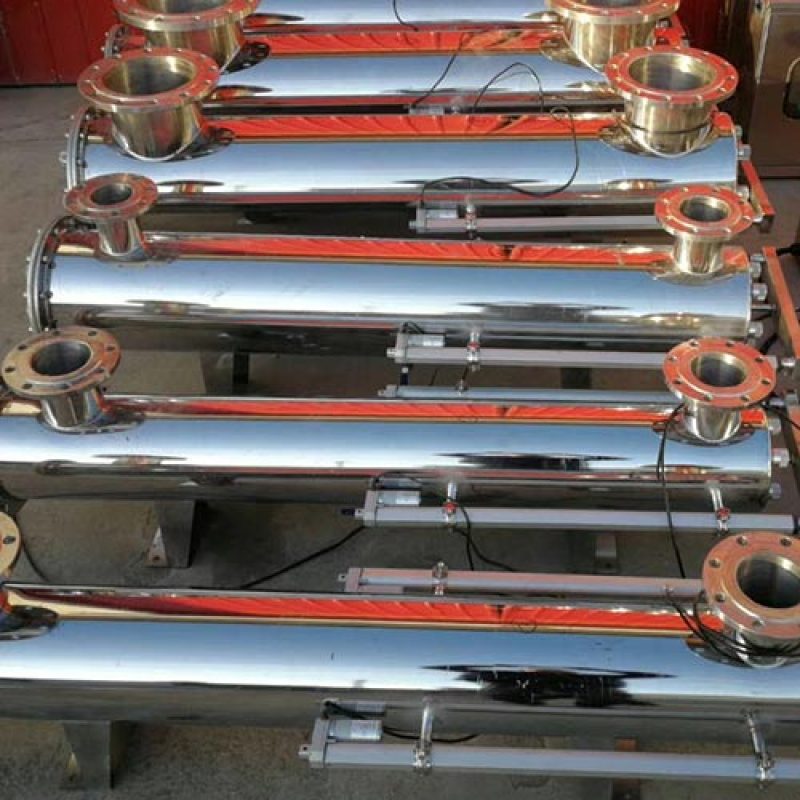

龙康过流式紫外线消毒器产品介绍

一、产品简介

龙康过流式紫外线消毒器属于管道封闭式 UVC 物理水处理消毒设备，产品执行国家标准GB28235‑2020《紫外线消毒器卫生要求》、环保行业标准HJ2522‑2012《环境保护产品技术要求 紫外线消毒装置》；设备结构形式分为卧式、立式两种，消毒腔体可选 304 不锈钢、316L 不锈钢两种材质。

设备串联安装在给排水管路当中，利用 253.7nm 的 UVC 紫外波段，破坏水体中细菌、病毒、孢子、藻类的 DNA、RNA 遗传物质，阻断微生物复制，实现水流在线连续杀菌；全程不投加化学药剂，不改变水体 pH、色度、口感，无消毒副产物产生。

设备标准设计承压 0.8MPa，工作环境温度 5‑45℃；法兰采用国标 HG/T20592 法兰标准；可对处理流量、进出水口方位、法兰口径、控制柜配置做非标定制；饮用水工况消毒剂量≥40mJ/cm²，污水工况消毒剂量≥60mJ/cm²，满足涉水卫生安全相关要求。湖北、咸宁地区工程项目可提供前期选型、图纸对接、生产供货一站式技术支持。

二、产品核心特点

1. 管道集成结构，适配机房现场条件：支持卧式、立式两种安装方式，直接串接管道，设备体积小巧，无需土建消毒池；两端可拆卸腔体结构，现场更换灯管、石英套管无需整体拆卸设备，适配机房空间狭小、改造项目现场条件。
2. 双材质腔体方案，分水质选型：304 不锈钢适用于生活饮用水、二次供水、景观水等普通中性水质；316L 不锈钢适用于医院污水、中水回用、含盐腐蚀性水体，抗腐蚀性能更强，延长设备使用寿命。
3. 纯物理消毒，完善水系统杀菌功能：作为供水、污水处理系统末端消毒单元，可杀灭大肠杆菌、军团菌、隐孢子虫、沙门氏菌等微生物，弥补药剂消毒副产物缺陷，保障出水微生物指标达标。
4. 接管配件可定制，降低现场施工难度：进出水口法兰口径、接管方向可定制；设备可配置排空口、排气口；支持加装旁通管路接口，设备检修时可不中断整套系统供水。
5. 逐台出厂检验，交付资料齐全：每台设备出厂前完成水压耐压测试、电气绝缘测试、紫外性能检测；随货附带产品合格证、出厂试压报告、设备使用说明书，满足工程报验资料要求。
6. 丰富选配组件，适配无人值守工况：可选配紫外强度在线监测传感器、声光故障报警装置、石英套管自动清洗组件、PLC 智能控制柜；自动清洗组件减少人工拆卸擦洗频次，适合高浊度、长期不间断运行项目。

三、规格参数

型号释义：LK‑UV‑流量，LK 代表龙康，UV 代表过流式紫外线消毒器，流量单位 m³/h。

标准规格参考表

型号	处理流量 m³/h	设计压力 MPa	可选腔体材质	常规接口 DN
LK‑UV‑1	1	0.8	304/316L	DN25
LK‑UV‑5	5	0.8	304/316L	DN40
LK‑UV‑10	10	0.8	304/316L	DN50
LK‑UV‑20	20	0.8	304/316L	DN65
LK‑UV‑30	30	0.8	304/316L	DN80
LK‑UV‑50	50	0.8	304/316L	DN100
LK‑UV‑80	80	0.8	304/316L	DN150
LK‑UV‑120	120	0.8	304/316L	DN200

基础技术参数汇总

• 执行标准：GB28235‑2020、HJ2522‑2012
• 设计耐压：0.8MPa
• 工作环境温度：5‑45℃
• 杀菌主波长：253.7nm
• 法兰标准：HG/T20592 国标钢制法兰
• 处理流量区间：1‑600m³/h，大于上表流量支持非标定制
• 灯管额定寿命：≥9000h
• 涉水要求：饮用水版本满足生活饮用水消毒卫生要求

备注：本表为标准系列规格，可根据实际水质、紫外透过率、消毒剂量非标定制，湖北、咸宁项目可提供选型核算。

四、制造工艺

1. 板材数控下料：不锈钢板材采用数控等离子 / 激光切割下料，保证筒体、法兰尺寸精度；
2. 筒体卷制成型：不锈钢板材卷圆卷制成筒体，保证筒体圆度，减少焊缝形变；
3. 封头成型加工：设备两端封头冲压成型，与筒体匹配组对焊接；
4. 焊缝后处理：内外焊缝满焊处理，焊缝打磨平整，消除焊接应力；
5. 表面处理：饮用水工况设备筒体内部镜面抛光处理，提高紫外光反射利用率；外部拉丝抛光；
6. 压力试验：设备整机水压耐压试验，试验压力 1.0MPa，保压无渗漏，检验腔体密封与承压性能；
7. 脱脂清洁封装：饮用水设备内壁脱脂清洗，去除油污杂质；装配高纯石英套管、紫外灯管、电气控制系统，整机调试检测，封装出厂。

五、运输要求

1. 吊装要求：吊装作业吊设备底座、吊耳，严禁直接吊筒体、封头部位，防止筒体变形、石英套管灯管破碎；
2. 防护包装：法兰接口加装塑料护盖保护，设备本体包覆保护膜，易磕碰位置加装护角；电控柜单独做防潮包装；
3. 运输车辆、摆放禁忌：运输途中设备水平摆放，禁止倒置、斜放；避免剧烈颠簸，紫外灯管组件禁止强烈机械震动；做好防雨防护，防止淋雨受潮；
4. 卸货要求：卸货轻吊轻放，禁止直接抛掷设备；严禁滚拖筒体；
5. 到货现场验收要点：到货后核对设备型号、接口规格；检查筒体有无磕碰变形，法兰有无损伤；清点合格证、说明书、配件；检查控制柜外观完好无受潮。

六、使用场所与应用范围

1. 小区、酒店、学校、医院二次供水机房场所：安装于二次供水泵房管路，串联在不锈钢水箱出水管道，对生活饮用水在线消毒，抑制军团菌、大肠杆菌，保障二次供水水质微生物指标达标。
2. 太阳能、空气能热泵热水工程场所：热水供水管道后端安装，用于生活热水管路杀菌，降低热水系统微生物滋生风险，适配酒店、宿舍热水系统。
3. 污水处理、中水回用工程场所：一体化污水处理设备、医院污水处理末端，作为出水消毒单元，对处理后污水进行消毒，满足排放或中水回用微生物指标要求。
4. 景观水、雨水收集回用场所：景观池、雨水回收系统管道，对循环水体进行杀菌除藻，减少水体藻类爆发。
5. 食品、制药工艺用水场所：食品饮料加工、制药工艺供水管路，对工艺用水进行物理杀菌，不改变水体理化指标。
6. 水产养殖循环水场所：工厂化养殖循环管道，杀灭水体病毒细菌，降低水产病害发生率。

选型参考：机房管道水平走向优先选卧式；安装空间受限管道垂直走向选用立式；普通生活用水选 304 不锈钢；污水、含盐腐蚀性水体选用 316L 不锈钢。湖北、咸宁各类水处理项目，可提供前期选型核算与技术对接。

七、使用说明

1. 初次投运冲洗：设备安装完成后，先关闭紫外电源，通水循环冲洗腔体内部，排净管路杂质，确认法兰无渗漏，再开启电源；
2. 正常工作运行逻辑：水流经过腔体内部，253.7nm 紫外线照射水体完成杀菌；通电后灯管预热数分钟进入额定功率，方可通水运行；
3. 安全部件操作：设备运行状态禁止开启设备端盖；配置紫外强度报警款，报警触发后及时排查石英套管结垢、灯管老化问题；
4. 定期排污操作：设备底部排空口，定期打开排空腔体内部沉淀杂质；
5. 选配自动清洗版本使用要点：自动清洗装置按照设定周期自动擦洗石英套管，不要随意修改清洗周期参数；
6. 本设备属于常压管道水处理设备，不属于压力容器，无需特种设备报备。

八、注意事项

安装注意事项

1. 设备基础需要平整牢固，水平安装水平误差≤2‰；设备两端预留足够检修空间，用于后期更换灯管与石英套管；
2. 管路对接法兰加装密封垫片，螺栓对角均匀拧紧，避免偏载造成法兰漏水；设备前后建议预留 3‑5 倍管径的直管段，保障水流状态稳定，提升消毒效果；建议配套安装旁通管路，检修设备时不中断系统供水；
3. 设备与控制柜必须可靠接地，做好电气安全防护；控制柜避免安装在淋水、高湿位置；就位完成后，禁止对筒体进行焊接、敲击作业，防止石英套管破碎。

使用注意事项

1. 严禁超 0.8MPa 压力运行设备，禁止超温使用；进水水质需要满足设备要求，进水浊度不宜大于 5NTU，浊度过高会降低紫外穿透，削弱杀菌效果；
2. 设备不可以长期干烧，必须通水工况下长期运行；禁止频繁启停灯管，短时间内不要反复开关机，延长灯管寿命；
3. 设备腔体内部检修属于有限空间，断电泄压排空后再开展检修作业，严禁带电带压拆开设备端盖；禁止裸眼直视点亮的紫外灯管，防止眼部损伤。

维护保养注意事项

1. 日常巡检：查看控制柜指示灯状态，有无报警；法兰接口有无渗水；记录设备运行时长；
2. 定期维护：按照运行时长更换紫外灯管，灯管达到 9000 小时额定寿命及时更换；定期检查石英套管，出现结垢、水垢及时清洗；
3. 安全附件与传感器定期校验；密封垫片定期检查老化情况，必要时进行更换；
4. 长期停机维护：设备停机，切断电源，排空腔体内部积水，做好腔体内部干燥防护；控制柜做好防潮防尘。

九、安装与维护

安装

1. 基础施工：根据设备底座尺寸做平整牢固设备基础，预留地脚安装孔位；
2. 罐体就位：将消毒器吊装就位，找平固定底座；卧式设备保证筒体水平；立式设备保证筒体垂直；
3. 管路与仪表安装：对接进出水法兰，加装密封垫片；连接排空口、排气口；敷设电气线缆，控制柜可靠接地；安装旁通管路、阀门组件；选配紫外监测传感器完成接线调试；
4. 水压试漏：关闭紫外电源，通水加压至工作压力，保压检查法兰、接口无渗漏；
5. 通电调试：通水状态下，接通控制柜电源，等待灯管预热完成，确认设备无报警，投入系统运行。

维护

1. 日常巡检：每日查看设备运行指示灯、报警状态，检查法兰接口有无渗水，记录设备累计运行小时数；
2. 定期排污：定期打开排空阀门，排出腔体沉淀杂质；
3. 部件更换：灯管运行达到额定寿命及时更换；石英套管结垢进行清洗；老化密封垫片及时更换；
4. 设备内部检修清理：必须切断电源、关闭前后阀门，泄压排空腔体内部水体之后，再拆卸端盖开展检修；检修完成复原密封，通水试压无渗漏，再通电运行；
5. 长期停机维护：切断设备供电，排空腔体内部积水；腔体做好防尘防潮；控制柜断电，做好防尘防护。

十、龙康公司简介

龙康环保装备股份有限公司，是国内专注水处理水体消毒设备研发、生产、销售与技术服务的实体制造企业，深耕供水水质消杀领域多年，立足湖北咸宁自有生产基地，配备全套不锈钢加工、整机装配、性能检测试验装备，通过 ISO9001 质量管理体系认证。公司主营过流式紫外线消毒器、水箱自洁消毒器等水处理消毒装备，本款过流式紫外线消毒器严格按照 GB28235‑2020、HJ2522‑2012 标准组织生产，支持标准机型批量供货，也可结合实际水质、处理流量、管路工况提供非标定制。

面向全国水务工程、物业小区、建筑配套、工业环保市场，一站式提供标准化及定制化水处理消毒全套设备与解决方案。可承接项目前期选型核算、图纸技术配合、生产制造、现场技术指导、售后运维全链条服务，产品广泛应用于二次供水、酒店学校、医院、市政污水、中水回用等工程项目；湖北咸宁本地项目可实现快速对接、就近供货，高效完成技术落地。
