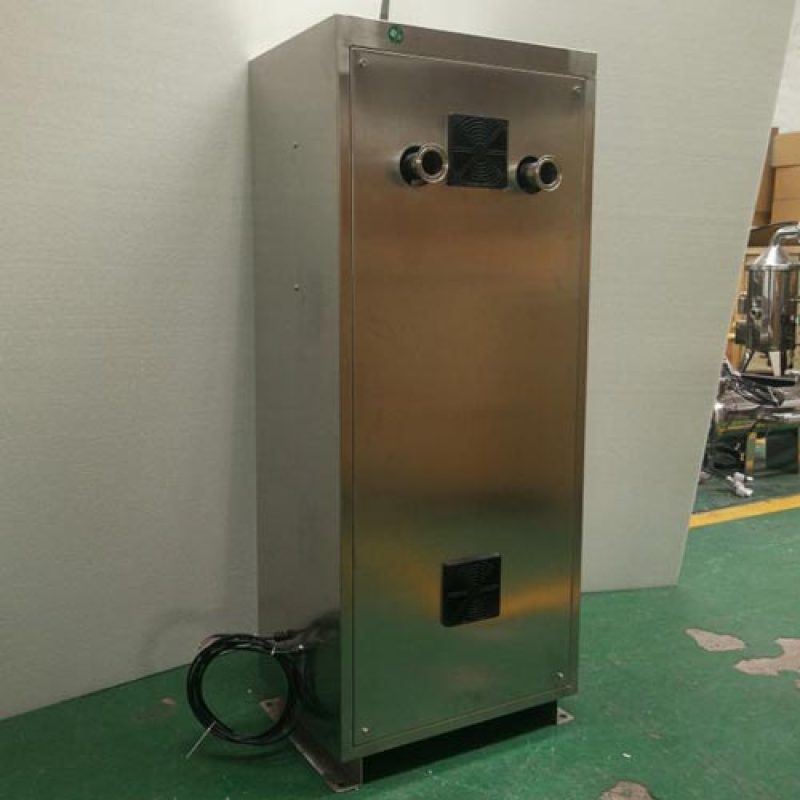

龙康AOT 光催化杀菌消毒设备

一、产品简介

龙康 AOT 光催化杀菌消毒设备属于管道串联式光催化高级氧化水处理净化消毒设备，参照GB5749‑2022 生活饮用水卫生标准、GB/T19837‑2019《城镇给排水紫外线消毒设备》相关要求设计制造；设备分为卧式、立式两种安装结构，反应腔体可选 304 不锈钢、316L 不锈钢材质，核心组件采用钛基负载纳米 TiO₂光触媒模块，搭配双波段紫外光源（185nm+253.7nm）。

设备串联接入给排水管路，紫外光源激发纳米二氧化钛光触媒，生成强氧化性羟基自由基（・OH），结合紫外直接灭活作用，双重功效杀灭水体细菌、病毒、孢子、军团菌，同时氧化分解氯胺、部分微量有机污染物；纯物理高级氧化工艺，无需投加化学药剂，无化学消毒副产物残留，适合热水循环、易滋生耐氯微生物的供水系统。

设备标准设计承压 1.0MPa，工作环境温度 5‑60℃；法兰执行 HG/T20592 国标钢制法兰标准；可对处理流量、进出水口方位、法兰口径、前置过滤、自动清洗、PLC 智能控制柜进行非标定制；饮用水工况综合杀菌率≥99.99%。湖北、咸宁地区工程项目可提供前期选型、图纸对接、生产供货一站式技术支持。

二、产品核心特点

1. 管道集成结构，适配机房现场条件：支持卧式、立式两种安装方式，直接串接管路，设备体积紧凑；腔体两端可拆卸结构，现场更换灯管、光催化模块、石英套管无需整体拆卸设备，适配机房狭小空间、旧系统改造工况。
2. 双材质腔体方案，分水质选型：304 不锈钢适用于生活热水、二次供水、普通循环水体；316L 不锈钢适用于含盐、腐蚀性水体，抗氯离子侵蚀，延长整机使用寿命。
3. 光催化高级氧化，多重净化功效：区别于常规单纯紫外消毒；除杀灭大肠杆菌、军团菌、隐孢子虫等微生物外，还可分解氯胺、部分微量有机物，改善水体气味，针对热水系统耐氯微生物处理优势突出。
4. 接管配件可定制，降低现场施工难度：进出水口法兰口径、接管方向可定制；设备配置排空口、排气口；支持加装旁通管路接口，设备检修维护时可不中断整套系统供水；可配套前置精密过滤组件。
5. 逐台出厂检验，交付资料齐全：每台设备出厂完成水压耐压测试、电气绝缘测试、光催化性能模拟试验；随货附带产品合格证、出厂试压报告、设备使用说明书，满足工程报验资料要求。
6. 丰富选配组件，适配无人值守工况：可选配紫外强度在线监测、声光故障报警装置、石英套管自动清洗组件、PLC 触摸屏控制柜；自动清洗减少人工维护，适合长期不间断运行项目。

三、规格参数

型号释义：LK‑AOT‑流量，LK 代表龙康，AOT 代表光催化杀菌消毒设备，流量单位 m³/h。

标准规格参考表（卧式）

表格

型号	处理流量 m³/h	设计压力 MPa	可选腔体材质	常规接口 DN
LK‑AOT‑5	5	1.0	304/316L	DN40
LK‑AOT‑15	15	1.0	304/316L	DN50
LK‑AOT‑30	30	1.0	304/316L	DN65
LK‑AOT‑60	60	1.0	304/316L	DN80
LK‑AOT‑100	100	1.0	304/316L	DN100

基础技术参数汇总

• 参照标准：GB5749‑2022、GB/T19837‑2019
• 设计耐压：1.0MPa
• 工作环境温度：5‑60℃
• 光源波段：185nm+253.7nm 双波段紫外
• 催化介质：钛基负载纳米 TiO₂光触媒模块
• 法兰标准：HG/T20592 国标钢制法兰
• 处理流量区间：1‑300m³/h，超出上表流量支持多台并联非标定制
• 灯管额定寿命：≥10000h
• 涉水卫生：饮用水版本满足生活饮用水卫生相关要求

备注：本表为标准系列规格，进水建议配置前置 5μm 过滤器；可根据水质、光透过率非标定制，湖北、咸宁项目可提供选型核算。

四、制造工艺

1. 板材数控下料：不锈钢板材激光切割下料，保证反应腔体、法兰尺寸精度；
2. 筒体卷制成型：板材卷圆卷制成筒体，保证筒体圆度，减少焊缝形变；
3. 封头成型加工：设备两端封头冲压成型，与筒体匹配组对焊接；
4. 焊缝后处理：内外焊缝满焊处理，焊缝打磨平整，水下浸泡部位做钝化处理，消除焊接应力；
5. 表面处理：筒体内壁高抛光处理，提升紫外光反射利用率；外部拉丝抛光；光催化模块采用钛基材做纳米二氧化钛负载涂层处理；
6. 压力试验：整机水压耐压试验，试验压力 1.25MPa，保压无渗漏，检验腔体密封与承压性能；
7. 脱脂清洁封装：内壁脱脂清洗去除油污杂质；装配光催化模块、高纯石英套管、紫外灯管、电气控制系统，整机通电性能调试，封装出厂。

五、运输要求

1. 吊装要求：吊装作业吊设备底座、吊耳，严禁直接吊筒体、封头部位；严禁拉扯灯管、光催化模块线缆，防止石英套管破碎、催化涂层磕碰损伤。
2. 防护包装：法兰接口加装塑料护盖保护，设备本体包覆保护膜，易磕碰位置加装护角；光催化模块、灯管组件独立防震包装；电控柜做防潮防尘包装。
3. 运输车辆、摆放禁忌：运输途中设备水平摆放，禁止倒置、斜放；避免剧烈颠簸震动；整车做好防雨防护，电控柜严禁淋雨受潮。
4. 卸货要求：卸货轻吊轻放，禁止抛掷；严禁滚拖筒体，保护内部光触媒组件。
5. 到货现场验收要点：到货核对设备型号、接口规格；检查筒体有无磕碰变形，法兰有无损伤；清点光催化模块、合格证、说明书、配件；检查控制柜外观完好无受潮。

六、使用场所与应用范围

1. 酒店、学校、医院生活热水循环系统场所：安装于热水循环管路，杀灭军团菌等耐热水微生物，同时分解热水系统氯胺副产物，解决热水系统微生物超标风险，符合建筑热水系统消毒相关技术要求。
2. 小区二次供水供水管路场所：串联在二次供水出水管道，对生活饮用水深度净化，杀菌同时降解部分微量有机物，提升供水水质安全性。
3. 游泳池、温泉水循环场所：泳池循环管路后端，杀灭水体微生物，分解化合性氯胺，降低池水刺激性气味，减少化学药剂投加量。
4. 食品、制药工艺用水场所：食品饮料、制药工艺供水管路，深度净化处理，不额外引入化学药剂残留。
5. 工业循环冷却水场所：工厂循环水系统，杀菌抑藻，抑制管道生物黏膜滋生。

选型参考：机房管道水平走向优先选卧式；空间受限选用立式；普通生活水、热水选 304 不锈钢；含盐腐蚀性水体选用 316L 不锈钢；设备前端建议配置 5μm 前置过滤器，降低杂质对光催化模块、石英套管污染。湖北、咸宁各类水处理项目，可提供前期选型核算与技术对接。

七、使用说明

1. 初次投运冲洗：设备安装完成后，关闭紫外电源，通水循环冲洗腔体内部，排净管路杂质，确认法兰无渗漏后，再开启电源；
2. 正常工作运行逻辑：水流流经腔体内部，双波段紫外激发光触媒产生羟基自由基，完成杀菌与高级氧化净化；灯管需要预热数分钟达到额定功率后方可发挥完整催化效果；
3. 安全部件操作：设备运行状态禁止开启设备端盖；出现报警，及时排查石英套管结垢、灯管老化、光催化模块污染问题；
4. 定期排污操作：设备底部排空口，定期打开排空腔体内部沉淀杂质；
5. 选配自动清洗版本使用要点：自动清洗装置按设定周期擦洗石英套管，不要随意修改清洗周期参数；
6. 本设备属于常压管道水处理设备，不属于压力容器，无需特种设备报备。

八、注意事项

安装注意事项

1. 设备基础平整牢固，水平安装水平误差≤2‰；设备两端预留充足检修空间，用于后期更换灯管、光催化模块、石英套管；
2. 管路对接法兰加装密封垫片，螺栓对角均匀拧紧；设备前后预留 2‑3 倍管径直管段，保障流场稳定，提升光催化反应效率；建议配套旁通管路，检修不中断系统供水；进水端建议加装 5μm 前置过滤器。
3. 设备与控制柜必须可靠接地，控制柜避免布置在淋水高湿位置；就位完成后，禁止敲击、焊接筒体，防止石英套管、光催化模块损坏。

使用注意事项

1. 严禁超 1.0MPa 压力运行设备，禁止超温使用；进水浊度过高会降低紫外穿透，削弱光催化处理效果；
2. 设备不允许长期无水干烧，通水状态下运行；灯管禁止频繁启停，延长灯管与光触媒模块寿命；
3. 腔体内部检修，必须断电、泄压、排空水体，羟基自由基存在短暂残余活性，断电后建议静置 15 分钟再开展检修；严禁裸眼直视点亮紫外灯管，避免眼部损伤。

维护保养注意事项

1. 日常巡检：查看控制柜指示灯、报警状态；法兰接口有无渗水；记录设备运行时长。
2. 定期维护：灯管达到额定寿命及时更换；定期检查石英套管、光催化模块，出现结垢、污染物及时清洗；
3. 密封垫片定期检查老化情况，必要时更换；选配自动清洗机型定期检查刮片损耗。
4. 长期停机维护：设备停机切断电源，排空腔体积水，腔体做干燥防护；控制柜做好防潮防尘。

九、安装与维护

安装

1. 基础施工：按照设备底座尺寸制作平整牢固设备基础，预留地脚孔位；
2. 罐体就位：将设备吊装就位，找平固定底座；卧式保证筒体水平，立式保证筒体垂直；
3. 管路与仪表安装：对接进出水法兰，加装密封垫片；连接排空、排气口；敷设电气线缆，控制柜可靠接地；安装前置过滤器、旁通管路阀门；选配监测、清洗组件完成接线调试。
4. 水压试漏：关闭紫外电源，通水加压至工作压力，保压检查法兰、接口无渗漏。
5. 通电调试：通水状态接通控制柜电源，等待灯管预热完成，确认设备无报警，投入系统运行。

维护

1. 日常巡检：每日查看设备运行指示灯、故障报警状态，检查法兰接口有无渗水，记录设备累计运行小时数。
2. 定期排污：定期打开排空阀门，排空腔体内沉淀杂质；自动清洗机型检查刮片动作状态。
3. 部件更换：灯管运行达到额定寿命及时更换；石英套管、光催化模块结垢污染进行清洗；老化密封垫片及时更换；光触媒涂层性能衰减按需更换催化模块。
4. 设备内部检修清理：必须切断电源，关闭前后阀门，泄压排空腔体水体，静置消解残余活性自由基后，再拆卸端盖检修；检修复原密封，通水试压无渗漏后方可通电运行。
5. 长期停机维护：切断设备供电，排空腔体内部积水；腔体防尘防潮；控制柜断电做好防尘防护。

十、龙康公司简介

龙康环保装备股份有限公司，是国内专注水处理水体消毒设备研发、生产、销售与技术服务的实体制造企业，深耕供水水质消杀领域多年，立足湖北咸宁自有生产基地，配备全套不锈钢加工、整机装配、性能检测试验装备，通过 ISO9001 质量管理体系认证。公司主营 AOT 光催化杀菌消毒设备、明渠紫外线消毒器、中压紫外线消毒器、过流式紫外线消毒器、银离子消毒器、水箱自洁消毒器等水处理消毒装备，本款 AOT 光催化杀菌消毒设备参照 GB5749‑2022、GB/T19837‑2019 相关标准组织生产，支持标准机型批量供货，也可结合水质、处理流量、管路工况提供非标定制。

面向全国水务工程、物业小区、酒店学校、工业环保市场，一站式提供标准化及定制化水处理消毒全套设备与解决方案。可承接项目前期选型核算、图纸技术配合、生产制造、现场技术指导、售后运维全链条服务，产品广泛应用于生活热水、二次供水、泳池循环水、工艺水、工业循环水等工程项目；湖北咸宁本地项目可实现快速对接、就近供货，高效完成技术落地。
